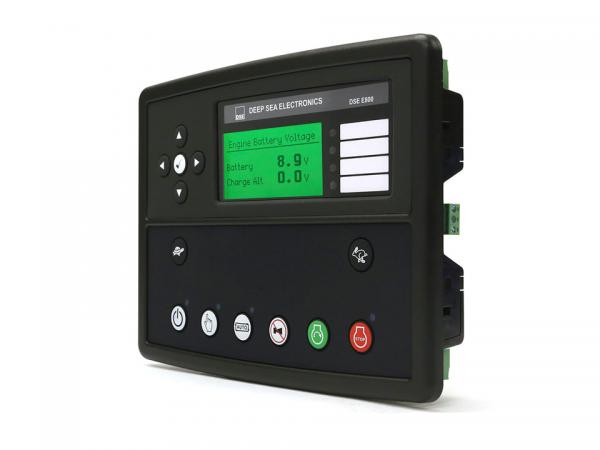

DSE E800 – Módulo de controle do Motor e da Bomba

APLICAÇÃO:

O módulo de controle do motor DSEE800 foi projetado para fornecer controle e monitoramento flexíveis para bombas acionadas pelo motor, compressores, conjuntos de energia hidráulica e máquinas fora de estrada. O módulo de controle pode ser usado com motores diesel eletrônicos e mecânicos e oferece excelente flexibilidade por meio de seu editor PLC integrado. Essa flexibilidade permite que os usuários combinem os modos operacionais exigidos exclusivos para suas aplicações.

CARACTERISTICAS:

Entradas digitais configuráveis (11).
Entradas métricas de proporção configuráveis (12).
Saídas DC configuráveis (4).
Saídas configuráveis PWM (modulação por largura de pulso) (4).
Controle direto do governador.
Controle de velocidade automático e manual.
Controle de embreagem.
CAN, pick-up magnético ou detecção de velocidade por tacômetro.
Comunicações remotas (RS232, RS485, Ethernet).
Registro e tendência de dados.
Log de eventos configurável (250).
Editor PLC integral.
Software para PC do DSE Configuration Suite.
Compatibilidade com DSEWebNet®.

ESPECIFICAÇÃO:

FORNECIMENTO DC
CLASSIFICAÇÃO DE TENSÃO CONTÍNUA: 8 V a 35 V contínua
GOTAS DE PARTIDA
Capaz de sobreviver a 0 V por 50 ms, fornecendo alimentação de pelo menos 10 V antes da queda e recuperação de 5 V. Isso é obtido sem a necessidade de baterias internas.
CORRENTE MÁXIMA DE OPERAÇÃO: 510 mA a 12 V, 238 mA a 24 V
CORRENTE EM ESPERA MÁXIMA: 226 mA a 12 V, 107 mA a 24 V
MÁXIMA CORRENTE DE MODO DESLIGADO: 180 mA a 12 V, 86 mA a 24 V
FALHA DE CARGA / FAIXA DE EXCITAÇÃO: 0 V a 35 V

ENTRADAS
ENTRADAS DIGITAIS A a K
Configuráveis como: Comutação positiva e Comutação negativa
ENTRADAS RATIOMÉTRICAS B a L: Configurável como: Entrada digital de comutação negativa 0 V a 10 V – 4 mA a 20 mA – 0 Ω a 1920 Ω

SAÍDAS
SAÍDA CC A (COMBUSTÍVEL) e B (PARTIDA)
10 A por 10 segundos,
5 A contínuos na tensão de alimentação

SAÍDAS SEM VOLTAGEM C e D
5 A DC a 35 V DC
8 A AC a 250 V AC
SAÍDAS DC E, F, G e H
2 A DC na tensão de alimentação
SAÍDAS PWM I, J, K e L
4 A na tensão de alimentação de
20 Hz a 250 Hz

PULSE PICK-UP
FAIXA DE TENSÃO: ± 0,5 V a 60 V RMS – Totalmente isolado
FAIXA DE FREQUÊNCIA : 10.000 Hz (máx)

CONTROLE DE GOVERNADOR INTEGRADO
IMPEDÂNCIA DE CARGA MÍNIMA: 1000 Ω – Totalmente isolado
GANHO DE TENSÃO – 0 V a 10 V DC
TENSÃO DE DESLOCAMENTO – ± 10 V DC
